シャカシャカライトを作（つく）ろう！

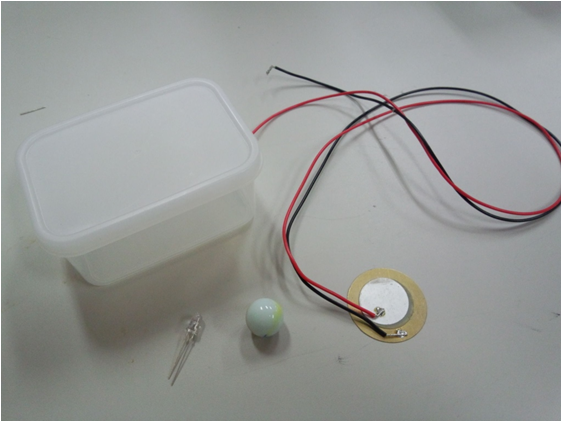

用意（ようい）するもの
道具
  • 圧電素子（あつでんそし）
  • シール容器（ようき）
  • 発光（はっこう）ダイオード
  • ビー玉（だま）
  • 両面（りょうめん）テープ
注意
注意		 発光ダイオードの足や電線の先は鋭いので、指に刺さらないように気をつけましょう


作ってみよう！

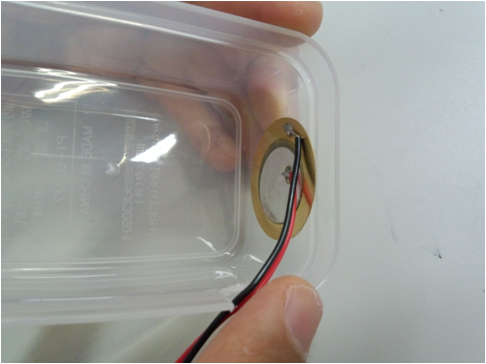

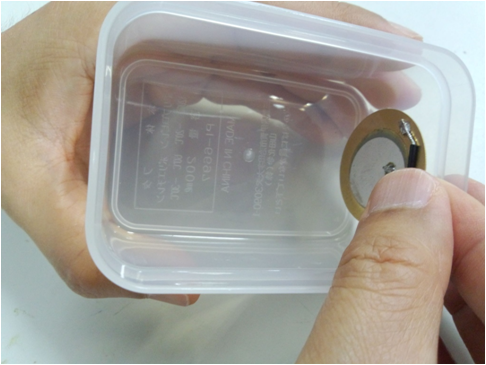

1シール容器（ようき）の内側（うちがわ）に両面（りょうめん）テープで圧電素子（あつでんそし）を貼（は）りつけます。
写真1-1 写真1-2

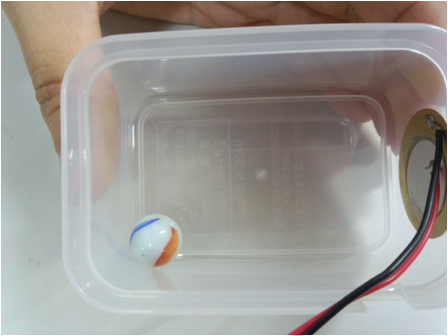

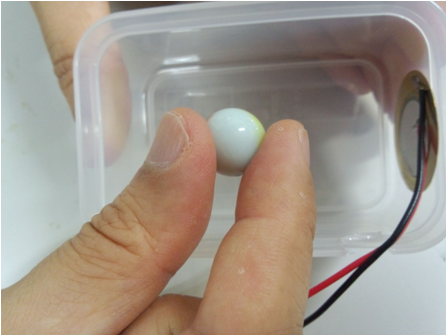

2ビー玉（だま）を入れます。
写真2-1 写真2-2

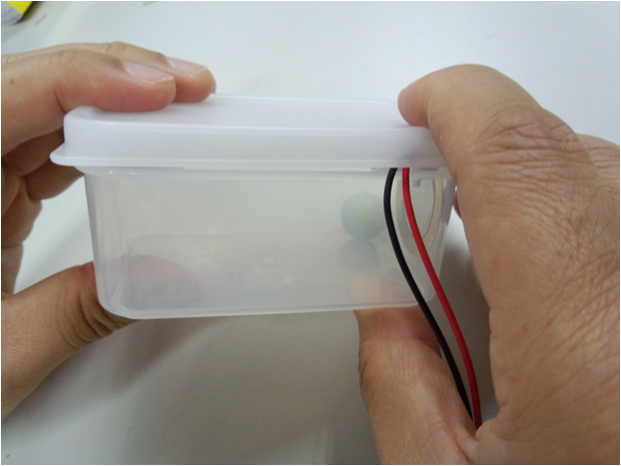

3シール容器（ようき）のふたを閉（し）めます。
写真3

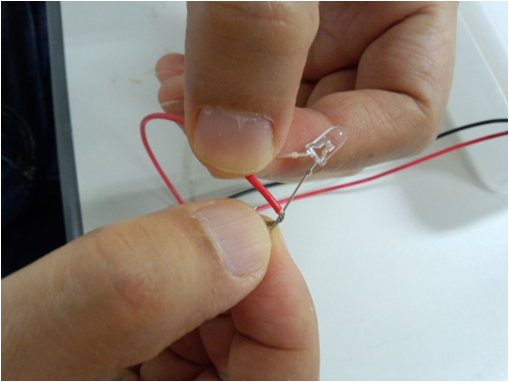

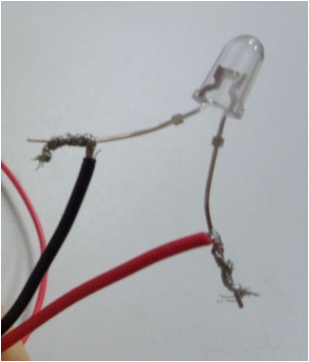

3写真（しゃしん）のように発光（はっこう）ダイオードに線（せん）をねじってつなぎます。線（せん）をつなぐ向（む）き（極性（きょくせい））はありません。
写真4-1 写真4-2

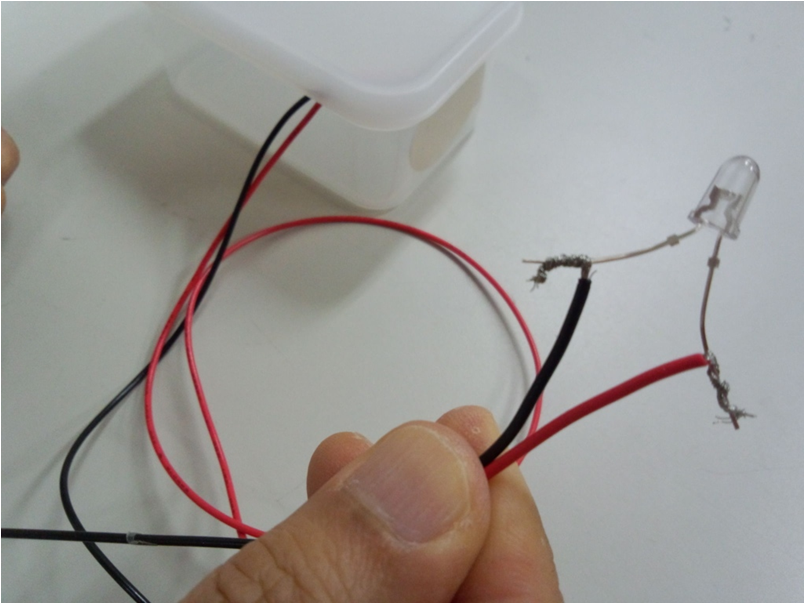

3できあがり。シャカシャカ振（ふ）ってみよう
写真5

なぜ光（ひか）るの？

写真6
圧電素子（あつでんそし）には外（そと）からの力（ちから）で形（かたち）が変（か）わると電気（でんき）が生（う）まれる効果（こうか）（ピエゾ効果（こうか）といいます）を持（も）つ結晶（けっしょう）がはいっています。ビー玉（だま）がぶつかるとその力（ちから）で結晶（けっしょう）の形（かたち）が変（か）わり、生（う）まれた電気（でんき）で発光（はっこう）ダイオードが光（ひか）ります。
