FFAG加速器システム構成

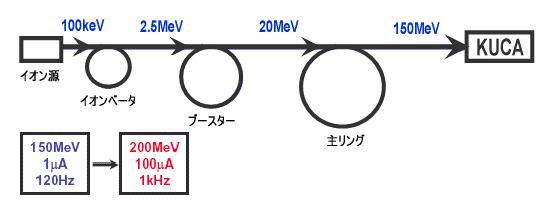

システム構成
FFAG加速器システムパラメータ
| イオンベータ | ブースタ | 主リング | |
|---|---|---|---|
| 集束方式 | スパイラル | 径方向 DFD | 径方向 DFD |
| 加速方式 | ベータトロン | 高周波 | 高周波 |
| セル数 | 8 | 8 | 12 |
| k値 | 2.5 | 4.5 | 7.6 |
| 入射エネルギー | 100keV | 2.5MeV | 20MeV |
| 取出しエネルギー | 2.5MeV | 20MeV | 150MeV |
| Pext/Pinj | 5.00 | 2.84 | 2.83 |
| 入射軌道半径 | 0.60m | 1.42m | 4.54m |
| 取出し軌道半径 | 0.99m | 1.71m | 5.12m |
